Plataforma de Acessibilidade Vertical
A Plataforma Vertical de Acessibilidade para Cadeirantes e PNE da Elevator de Elevação é a garantia de qualidade para acessibilidade a edificações públicas e privadas. rojetada para agradar aos usuários com qualidade, operação silenciosa e independência na operação. Ao mesmo tempo, agrada aos proprietários pela sua fácil manutenção e excelente custo-benefício.
Componentes da plataforma vertical de acessibilidade

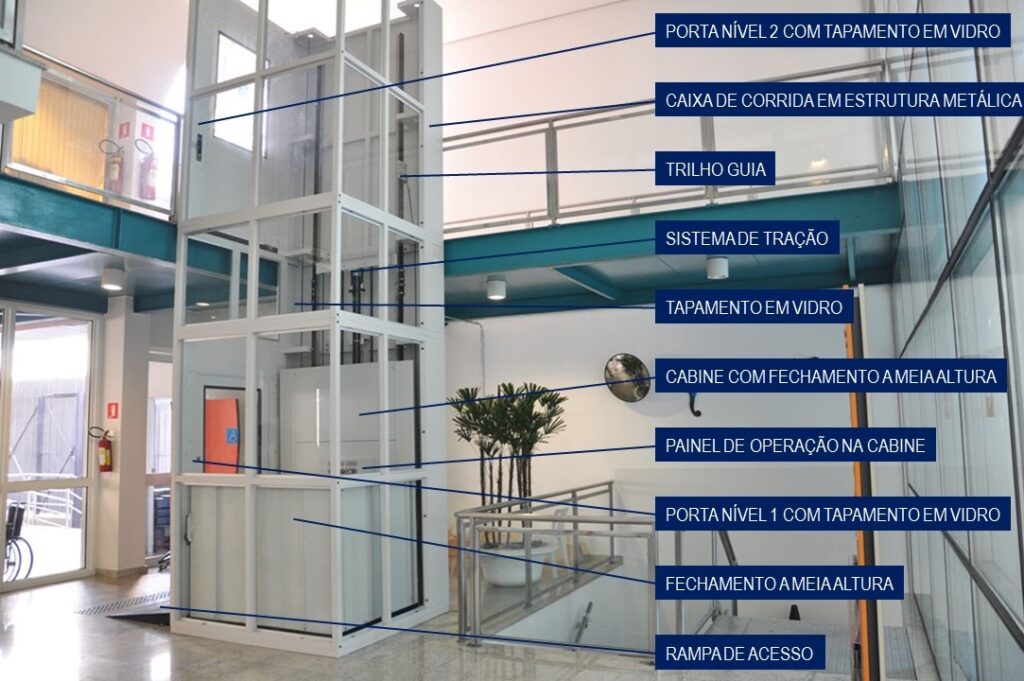

A Plataforma Vertical de Cadeirante possui diferentes componentes conforme o modelo. Alguns componentes são opcionais e outros estão presentes em todos os modelos. A figura seguinte apresenta os principais componentes de uma Plataforma Vertical para Cadeirante da IESAB.
Modelos de plataforma de acessibilidade vertical
A Elevator possui 4 modelos de plataformas de acessibilidade vertical:

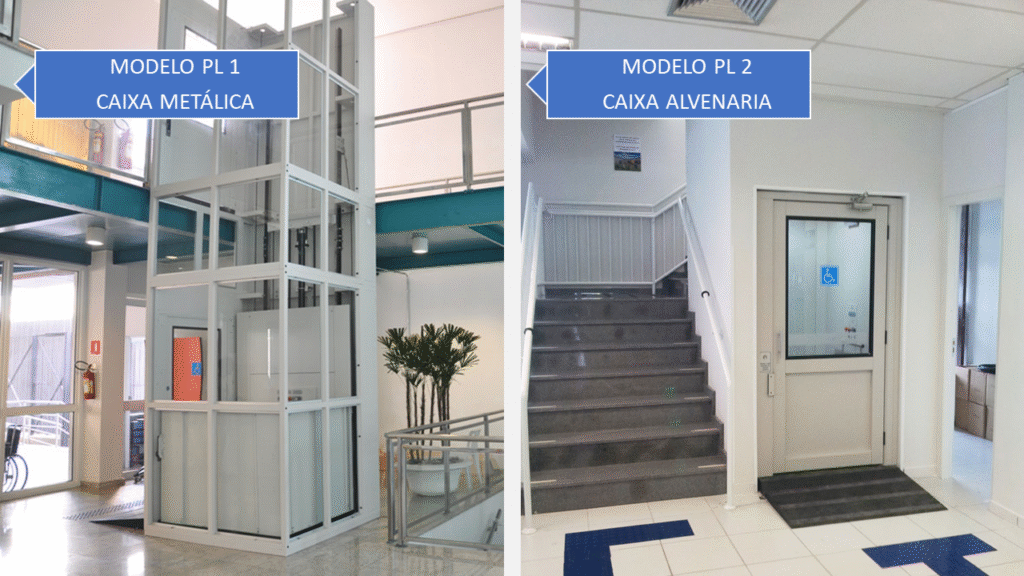

- PL 1: Caixa de corrida em estrutura metálica
- PL 2: Caixa de corrida em alvenaria

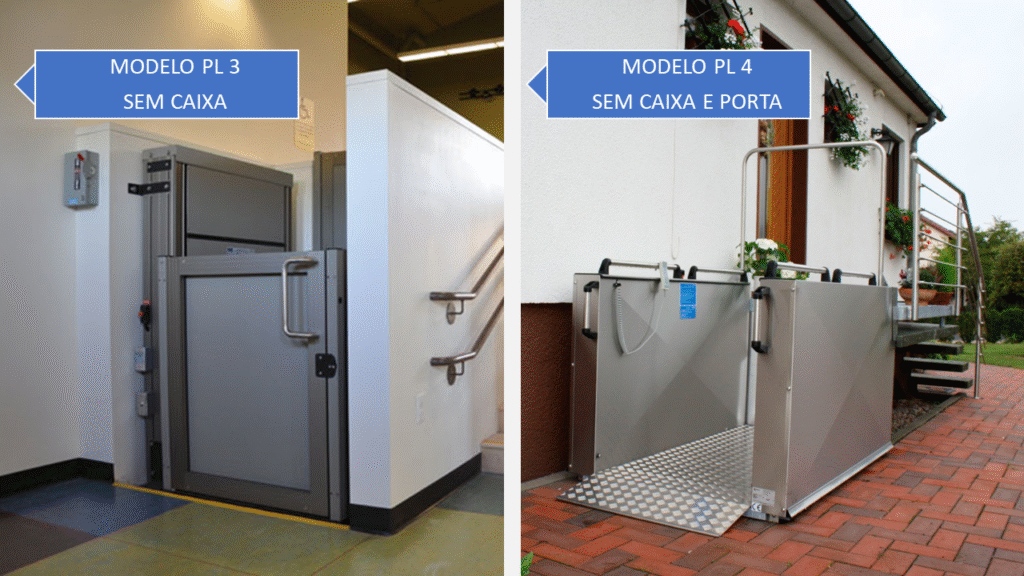

- PL 3: Sem caixa de corrida e portas a meia altura
- PL 4: Sem caixa de corrida e com cancelas de fechamento
Você pode verificar esses 4 modelos nas imagens seguintes.
Legislação aplicável a plataforma de acessibilidade vertical
Todos os produtos fornecidos pela IESAB Engenharia de Elevação são de pleno atendimento a legislação vigente, isso inclui:
- ABNT NBR 9050 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos, com última revisão em 2015.
- ABNT NBR ISO 9386-1 – Plataformas de elevação motorizadas para pessoas com mobilidade reduzida
Esse item é essencial, tanto pela segurança dos usuários quanto pelo respaldo do proprietário ante a qualquer fiscalização, imprevisto ou acidente.
Dimensões da caixa de corrida
A construção de caixa de corrida em alvenaria é obrigatória para percursos acima de 2 metros, conforme NBR ISO 9386-1. Ela pode ser construída em:
- Alvenaria (construção civil por conta do contratante)
- Estrutura metálica em fechamento em vidro (fornecido pela IESAB)
As dimensões da caixa de corrida para a plataforma de acessibilidade vertical são:
| Tipo de cabine | Dimensões internas da caixa de corrida (frente x profundidade em mm) |
| Cabine com única entrada e saída ou com portas opostas (cabine de 900 x 1400) | 900 x 1400 mm |
| Cabine com portas adjacentes. Essa cabine precisa ser um pouco maior para o cadeirante realizar manobra | 1100 x 1400 mm |
Em casos específicos em que não seja possível realizar a caixa de corrida com essas dimensões, pode-se realizar um projeto especial para aplicações residenciais.
Essas dimensões contemplam todo o espaço necessário para conter a cabine e a máquina de movimentação.
Tipo de ambiente para a plataforma vertical de acessibilidade
A Plataforma Vertical pode ser instalada em diferentes locais, como:
- Residências (ambiente particular)
- Edifícios residenciais (ambiente de acesso comum)
- Edifícios comerciais (ambiente público)
- Edifícios industriais (ambientes de produção)
- Locais de acesso público (exemplo de hospitais e shoppings)

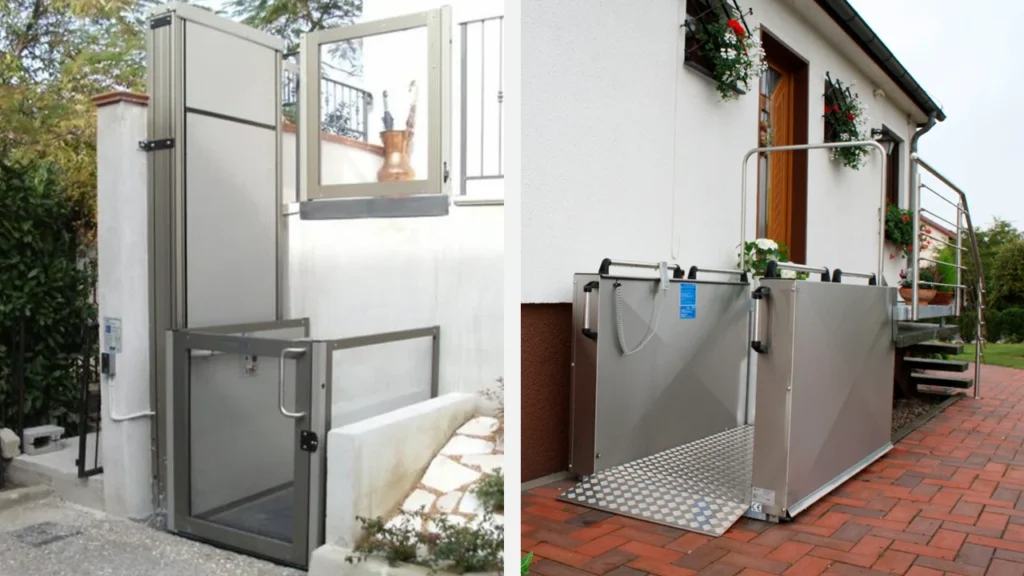

A plataforma vertical da IESAB pode ser instalada em diferentes tipos de ambiente: interno e externo. Para o ambiente externo, a plataforma vertical apresenta proteção para garantir a durabilidade ante a exposição ao sol e à chuva.
Em ambos os modelos a rampa é movimentada automaticamente.
Especificação técnica da plataforma vertical Elevator
As principais características técnicas da Plataforma para Cadeirante Vertical são apresentadas abaixo:
- Desnível: até 4 metros
- Velocidade: 6,0 m/min
- Capacidade: 275 kg (unilateral/oposto) e 325 kg (adjacente)
- Operação: dentro e fora do equipamento
- Alimentação: 220 V (monofásico ou bifásico)
- Controles: botões de baixa tensão e pressão constante
- Cor padrão: cinza texturizado
- Cores opcionais: branco, preto, azul marinho, bege.
A plataforma vertical de acessibilidade IESAB tem incluso todos os itens de segurança exigidos pela legislação:
- Freio de segurança
- Sensor de abertura/fechamento de portas
- Movimentação automática somente com portas fechadas
- Sensor anti-esmagamento
E, caso desejado, tem como opcional o resgate automático, em que uma bateria armazena energia e permite que a plataforma funcione normalmente para resgatar pessoas em caso de queda de energia no momento em que um passageiro estava utilizando a plataforma.
Engenharia especializada acessibilidade Elevator
Com a Elevator, você vai receber assessoria direta com o engenheiro responsável pela instalação do equipamento. Nossos engenheiros estão preparados para estudar e fornecer a melhor solução de acordo com o seu local. Além de um produto desenvolvido para atender com plenitude a legislação vigente, você vai receber:
- Projeto de engenharia para adequação do equipamento ao local de instalação;
- Emissão de Laudo Técnico com correspondente Assinatura de Responsabilidade Técnica (ART);
- Manual de orientação para operação e manutenção do equipamento.
O modelo de plataforma vertical da Elevator permite flexibilidade de projeto conforme a necessidade de cada local de instalação, tendo flexibilidade de design para a escolha de portões e portas, permitindo a integração da plataforma ao seu projeto sem emendas. Entrando em contato conosco poderemos te auxiliar na escolha da melhor plataforma para o seu projeto.
